Die Glasverarbeitung stellt einzigartige Fertigungsherausforderungen dar. Das Material besitzt eine hohe Lichtdurchlässigkeit und hohe Oberflächenreflexion. Wenn eine Glasfräsmaschine das Material fräst oder schneidet, hinterlässt sie mikroskopische Kantenfehler.
Diese Mikrorisse und kleinen Kantenabsplitterungen messen typischerweise im Mikrometerbereich. Sie zu finden erfordert hochspezialisiertes optisches Equipment. Die Verwendung von Standardverbraucherobjektiven führt zu falschen Ausschlüssen und verpassten Fehlern.
Die Wahl des falschen optischen Linsens führt nicht nur zu Inspektionsfehlern. Ein falscher Arbeitsabstand kann zu direkten Kollisionen zwischen der Linse und der Hochgeschwindigkeits-Spindel führen. Außerdem kann es empfindliche Optiken Schneidflüssigkeiten aussetzen, was die Gesamteffektivität der Ausrüstung (OEE) Ihrer gesamten Produktionslinie verringert.
Bei Jinyuan verstehen wir, wie wichtig Präzisionsoptiken für Ihre Automatisierungssysteme sind. Wir helfen regelmäßig Prozessingenieuren und Qualitätsmanagern in der Automobil- und 3C-Elektronikindustrie, ihre visuellen Inspektionssysteme zu optimieren.

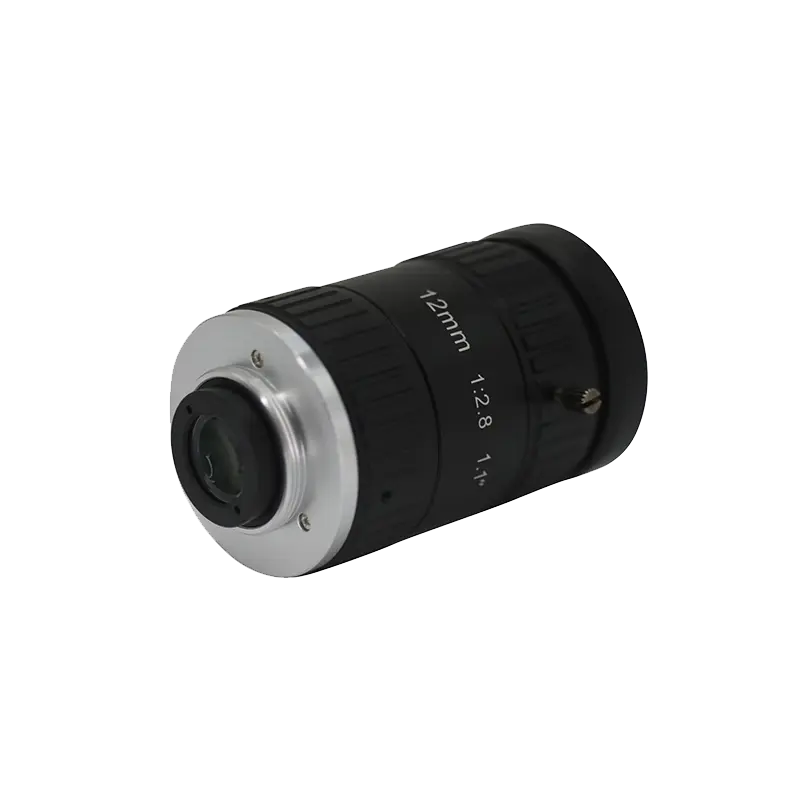

Dieser Artikel erläutert die fünf kritischen optischen Parameter, die Sie bewerten müssen, wenn Sie eine Visionsinspektionslinse für eine Glasfräsmaschine auswählen. Wir werden diese Parameter aus einer strengen B2B-Fertigungsperspektive betrachten, um Ihnen zu helfen, Ihre Bearbeitungserträge zu verbessern.
1. Telezentrizität: Eliminieren Sie Dicke-Fehler und Perspektivverzerrung
Das Abdeckglas, das in Mobiltelefonen und Automobildisplays verwendet wird, hat immer eine spezifische Dicken-Toleranz. Wenn Sie ein Standardobjektiv auf einer Glasfräsmaschine anbringen, leidet es unter Perspektivfehlern. Objekte, die näher an der Linse sind, erscheinen größer, während weiter entfernte Objekte kleiner erscheinen.
Dieser "Parallaxenfehler" verursacht erhebliche Probleme während des Fräsprozesses. Selbst ein leichter vertikaler Sprung oder eine Dickenvariation auf der Glasoberfläche verändert die gemessenen Dimensionen auf dem Bildschirm. Die Maschinenvisionssoftware erhält ungenaue Daten, die den CNC-Werkzeugweg direkt verändern.
Um dies zu beheben, müssen Prozessingenieure ein bi-telezentrisches Objektiv auswählen. Diese spezifische Art von Optik erhält eine konstante Vergrößerung über die gesamte Schärfentiefe.
Mit einem bi-telezentrischen Objektiv bleibt die Dimension des Glases perfekt stabil, selbst wenn sich das Material leicht entlang der Z-Achse bewegt. Diese optische Stabilität sorgt dafür, dass der Fräsweg perfekt ausgerichtet bleibt, wodurch parallaxenbedingte Bearbeitungsfehler vollständig eliminiert werden.
2. Arbeitsabstand (WD): Sicherheit und Bearbeitungsfreiheit ausbalancieren
Die interne Umgebung einer Glasfräsmaschine ist feindlich gegenüber empfindlicher Elektronik. Der Bearbeitungsprozess beinhaltet eine Hochgeschwindigkeits-Spindelrotation. Er erfordert auch einen konstanten, starken Sprühnebel von Flüssigkeitskühlern und Schneidflüssigkeiten, um zu verhindern, dass das Glas zerbricht.
Ihr optisches Objektiv muss direkt neben diesem aggressiven Fräsprozess überstehen. Wenn Sie ein Objektiv mit einem kurzen Arbeitsabstand spezifizieren, bringen Sie die Kamera gefährlich nah an den Schneidbereich. Dies erhöht das Risiko einer Kontamination durch Kühlspritzer.
Ein kurzer Arbeitsabstand schafft auch mechanische Störungen. Moderne CNC-Glasmaschinen erfordern häufige automatisierte Werkzeugwechsel. Ein sperriges Objektiv, das zu nah am Glas positioniert ist, wird schließlich mit der sich bewegenden Spindel kollidieren.
Empfohlene Arbeitsabstandsmetriken
Geben Sie einen Arbeitsabstand von mindestens 110 mm bis 150 mm an.
Stellen Sie sicher, dass genügend physischer Platz für Spritzschutz und Schutzgehäuse bleibt.
Stellen Sie Platz für automatisierte Luftbläser bereit, die das Kühlmittel vom Glas entfernen, bevor die Kamera auslöst.
Überprüfen Sie den Freiraum des Spindels während seiner Rückkehr-zu-Haus-Sequenz.
Durch Maximierung des Arbeitsabstands schützen Sie Ihre kostspielige Inspektionshardware, während der Bearbeitungsbereich völlig frei für mechanische Bewegungen bleibt.
3. Optische Auflösung und Kontrast (MTF): Erfassen von Mikro-Level Abplatzungen
Hersteller von Automobildisplays und Smartphone-Bildschirmen verlangen makellose Kanten. Die Qualitätsstandards erfordern typischerweise die Erkennung von Mikrorissen und Kantenabplatzungen, die kleiner als 10 Mikrometer sind.
Viele Systemintegratoren machen den Fehler, industrielle Kameras mit massiven Megapixelzahlen zu kaufen, in der Hoffnung, dass dies ihre Inspektionsprobleme löst. Eine hochauflösende Kamera ist jedoch nutzlos, wenn das Objektiv die feinen Details nicht auflösen kann.
Sie müssen das Objektiv basierend auf seiner Modulationsübertragungsfunktion (MTF) bewerten. Die MTF-Kurve zeigt Ihnen, wie gut das Objektiv den Kontrast vom Objekt zum Bildsensor bei einer bestimmten räumlichen Frequenz überträgt.
Um halbtransparente Mikrorisse an einer Glaskante zu erfassen, muss die optische Auflösung des Objektivs (gemessen in Linienpaaren pro Millimeter, oder LP/mm) mit der Pixelgröße Ihrer Industriekamera übereinstimmen. Wenn das Objektiv das Licht, das von einem winzigen Chip reflektiert wird, nicht auflösen kann, verschwimmt der Defekt einfach im Hintergrund.
4. Optische Verzerrung: Garantieren Sie absolute Präzision bei der Großformatbearbeitung
Moderne Glasherstellung priorisiert hohe Durchsatzraten. Eine zeitgemäße Glasfräsmaschine führt oft die Bearbeitung mehrerer Kavitäten durch. Sie bearbeitet mehrere kleine Glasstücke gleichzeitig oder fräst ein einzelnes, massives Stück Automobil-Armaturenbrettglas.
Bei der Messung über ein großes Sichtfeld (FOV) wird die optische Verzerrung zu einer ernsthaften Bedrohung für die Genauigkeit. Standardobjektive leiden unter Fassungsverzerrung oder Kissenverzerrung. Sie verformen das Bild leicht an den äußeren Rändern des Rahmens.
Wenn Ihr Objektiv eine Verzerrungsrate von mehr als 0,1 % hat, werden die physikalischen Koordinaten, die der Kante des Glases zugewiesen sind, falsch sein. Software-Ingenieure versuchen oft, dies zu beheben, indem sie schwere digitale Kalibrierungsalgorithmen anwenden.
Das Ausführen komplexer Verzerrungskorrektursoftware benötigt jedoch Rechenleistung. Es fügt jedem Inspektionszyklus Millisekunden hinzu, was die gesamte Maschine verlangsamt. Um eine schnelle Zykluszeit aufrechtzuerhalten, sollten Sie ein ultra-niedrig verzerrtes Objektiv priorisieren.
Die Auswahl eines optischen Objektivs mit einer Verzerrungsbewertung von unter 0,05 % garantiert absolute physikalische Präzision über das gesamte Glasblatt. Es entlastet Ihre Software von schweren Berechnungen, sodass die Glasfräsmaschine mit maximaler Geschwindigkeit arbeiten kann.
5. Schärfentiefe (DOF) und Wellenlängenbeschichtung
Das Glasfräsen ist nicht strikt ein zweidimensionaler Prozess. Die Maschine schneidet oft eine Fase oder eine Fase entlang der Kante des Glases. Diese 3D- Merkmale erfordern ein Objektiv, das mehrere Tiefenebenen gleichzeitig scharf fokussieren kann.
Wenn Ihr Objektiv eine geringe Schärfentiefe hat, könnte die obere Kante der Fase scharf sein, aber die untere Kante wird unscharf sein. Diese Unschärfe macht es unmöglich, den genauen Winkel und die Breite der gefrästen Fase zu messen.
Sie müssen die richtige Blende (f-Zahl) berechnen, um eine tief genug Schärfentiefe zu sichern. Eine Verengung der Blende reduziert jedoch das Licht, das in die Kamera gelangt. Sie müssen dies ausgleichen, indem Sie leistungsstarke, spezialisierte Beleuchtung verwenden.
Die Bedeutung von optischen Beschichtungen
Glasoberflächen verursachen intensives Blenden und spekuläre Reflexion. Dieses Blenden blendet den Kamerasensor.
Wählen Sie Objektive mit spezialisierten, anti-reflektierenden Beschichtungen.
Stimmen Sie die Objektivbeschichtung auf die spezifische Wellenlänge Ihres Beleuchtungssystems ab.
Verwenden Sie hochdurchdringendes kurzwelliges blaues Licht oder infrarotes (IR) Licht, um Oberflächenreflexionen zu umgehen.
Stellen Sie sicher, dass die optische Beschichtung die Transmission für diese genaue Wellenlänge maximiert.
Durch das Beherrschen der Schärfentiefe und der Wellenlängenoptimierung wird Ihr Sichtsystem zuverlässig komplexe Glasfasen inspizieren, ohne von Oberflächenreflexionen geblendet zu werden.
Umweltschutz und ROI-Überlegungen
Die Umgebung in einer Glasverarbeitungsanlage erfordert robuste Hardware. Glasstaub ist hochgradig abrasiv. Wenn er mit Schneidflüssigkeiten vermischt wird, entsteht ein schädlicher Schlamm, der ungeschützte Geräte ruiniert.
Jede Linse, die an einer Glasfräsmaschine installiert ist, muss über ein robustes Gehäuse verfügen. Wir empfehlen dringend, Linsen mit einer IP65- oder IP67-Bewertung zu spezifizieren, um vollständigen Staub- und Wasserschutz zu gewährleisten. Darüber hinaus erfordert die ständige Vibration des Hochdrehzahlspindels, dass die Linsenelemente sicher verklebt und fixiert sind.
Wie die Experten von Jinyuan oft betonen, bringt die Investition in hochwertige Optik eine schnelle Rendite. Premium-Bi-Telezentrische Linsen können anfänglich 20 % bis 30 % teurer sein als Standardlinsen.
Dieses Hardware-Upgrade kann jedoch Ihre Bearbeitungsrendite leicht von 95 % auf 99,5 % steigern. Durch die Beseitigung falscher Ablehnungen und die Vermeidung von Spindel-Kollisionen deckt eine einzige Produktionslinie in der Regel die Kostenunterschiede der Premiumlinse innerhalb der ersten sechs Monate des Betriebs.
Häufig gestellte Fragen (FAQ)
Q1: Warum kann ich keine Standard-Prime-Linse an meiner Glasfräsmaschine verwenden?
A1: Standard-Prime-Linsen leiden unter perspektivischer Verzerrung. Wenn die Glasdicke variiert oder vibriert, scheinen die physischen Abmessungen auf dem Bildschirm zu schwanken. Dieser Parallaxenfehler liefert falsche Koordinatendaten an den CNC-Werkzeugweg, was die Bearbeitungsgenauigkeit ruiniert.
Q2: Wie beeinflusst der Arbeitsabstand die Maschinensicherheit?
A2: Eine Glasfräsmaschine verwendet hochgeschwindigkeitsdrehende Spindeln und schwere Kühlmittel- sprays. Ein kurzer Arbeitsabstand bringt die Linse in den Kollisionspfad während automatischer Werkzeugwechsel. Ein längerer Arbeitsabstand (über 110 mm) bietet Sicherheits- freiraum und Platz für schützende Spritzschutzgehäuse.
Q3: Welche Lichtwellenlänge funktioniert am besten mit Inspektionslinsen für Glas?
A3: Kurzwelliges blaues Licht oder spezifische ultraviolette (UV) Wellenlängen funktionieren außergewöhnlich gut. Sie streuen effektiv auf mikroskopischen Rissen und Kantenabplatzungen. Stellen Sie sicher, dass Ihre Linse optische Beschichtungen hat, die optimiert sind, um diese spezifischen Wellenlängen zu übertragen, ohne interne Blendung zu erzeugen.
Q4: Spielt die Schärfentiefe eine Rolle, wenn ich nur flaches Glas schneide?
A4: Ja, denn die meisten Flachgläser werden kantenverrundet oder gefasst. Diese Kantenbehandlungen erzeugen eine dreidimensionale Neigung. Eine flache Schärfentiefe wird den unteren Teil der Fase unscharf machen, was eine genaue Messung des gefrästen Winkels verhindert.
Q5: Wie berechne ich die erforderliche optische Auflösung für mein System?
A5: Sie müssen die Pixelgröße Ihres Kamerasensors betrachten. Berechnen Sie die Nyquist-Frequenz basierend auf dieser Pixelgröße. Überprüfen Sie dann das MTF-Diagramm der Linse, um sicherzustellen, dass sie bei dieser spezifischen räumlichen Frequenz (LP/mm) einen hohen Kontrast (normalerweise über 20-30 %) aufrechterhält.
Optimieren Sie Ihre Glasbearbeitungsrenditen noch heute
Perfekte Kanten in der Glasherstellung zu erreichen, erfordert eine präzise Ausrichtung von Mechanik, Software und optischer Hardware. Durch die Priorisierung von Telezentrizität, richtiger Arbeitsdistanz, passendem MTF, geringer Verzerrung und der korrekten Schärfentiefe stellen Sie sicher, dass Ihre Ausrüstung einwandfrei funktioniert.
Lassen Sie nicht zu, dass minderwertige Optiken einen Engpass in Ihrer Produktionsstätte verursachen. Jinyuan bietet branchenführende Expertise in der Präzisionsbearbeitung und optischen Integration.
Bereit, Kantenabplatzungen zu beseitigen und Ihre Produktionseffizienz zu verbessern? Laden Sie unseren "Glass CNC Machining Vision System Selection Calculator" herunter, um Ihr nächstes Projekt zu spezifizieren.
Alternativ können Sie heute unser Team für optische Ingenieurwissenschaften kontaktieren, um einen maßgeschneiderten Plan zur Vision-Optimierung für Ihre aktuelle Glasfräsmaschine zu erstellen.
