Optische Designingenieure und Architekten von Sichtsystemen balancieren kontinuierlich die Fähigkeit zur Photonensammlung gegen den physischen Fußabdruck. Der industrielle Imaging-Markt hat einen nachhaltigen Übergang zu größeren optischen Formaten beobachtet. Unter diesen hat sich das 1-Zoll-Format als bevorzugter Maßstab für Systeme etabliert, die extreme Auflösung ohne die unhandlichen Mechaniken von Vollformat- oder Mittelformat-Hardware verlangen. Der Einsatz eines 1-Zoll-Sensor-Kameralinsens ermöglicht es Systemdesignern, hohe Pixelzahlen und größere Pixelbereiche zu nutzen, was zu höheren Signal-Rausch-Verhältnissen und größeren Dynamikbereichen in anspruchsvollen industriellen Umgebungen führt.
Die Erreichung einer diffraktionsbegrenzten optischen Leistung über ein gesamtes 1-Zoll-Sensor-Array erfordert strenge Aufmerksamkeit für geometrische optische Toleranzen, chromatische Korrektur und mechanische Stabilität. Während die Pixelarchitekturen auf 2,4 Mikrometer und darunter schrumpfen, müssen optische Baugruppen Kontrast und räumliche Frequenzbewahrung liefern, die die Grenzen der konventionellen Glasherstellung überschreiten. Das Verständnis des Zusammenspiels zwischen Sensorgeometrie, Hauptstrahlwinkelanpassung und optomechanischem Gehäusedesign ist notwendig, um die maximale Leistungsfähigkeit moderner Imaging-Hardware herauszuholen.
Grundlagen der optischen Physik und Sensoranpassung
Das Standard-1-Zoll-Sensorformat hat nominale Abmessungen von 13,2 mm horizontal und 8,8 mm vertikal, was eine aktive diagonale Messung von ungefähr 15,86 mm ergibt. Dieser räumliche Fußabdruck stellt optische Einschränkungen dar, die sich von kleineren 1/1,8-Zoll- oder 2/3-Zoll-Architekturen unterscheiden. Eine kompatible Linse muss einen Bildkreis von mindestens 16,0 mm projizieren, um optische Vignettierung zu verhindern und eine gleichmäßige Beleuchtung über die äußersten Ecken des Fokalflächen-Arrays aufrechtzuerhalten.
Der Pixelabstand diktiert direkt die erforderliche räumliche Frequenzauflösung der Imaging-Linse. Der Einsatz von Sensoren wie der Sony Pregius-Serie weist Zellabmessungen von 3,45 Mikrometern bis hinunter zu 2,4 Mikrometern auf. Gemäß dem Nyquist-Shannon-Abtasttheorem muss die optische Baugruppe Frequenzen auflösen, die dem Sensor-Abschneidewert entsprechen:
Bei einem Pixelabstand von 3,45 Mikrometern entspricht die Nyquist-Frequenz ungefähr 145 Linienpaare pro Millimeter (lp/mm).
Bei einem Pixelabstand von 2,4 Mikrometern steigt die optische Auflöseschwelle auf etwa 208 Linienpaare pro Millimeter (lp/mm).
Wenn der Kontrast bei diesen Frequenzen nicht erhalten bleibt, führt dies zu einer Bildverschlechterung, die hochauflösende Sensors ineffektiv macht. Das optische System muss hohe Werte der Modulationsübertragungsfunktion (MTF) nicht nur auf der Achse, sondern über das gesamte Sichtfeld (FOV) zeigen. Hohe off-axis MTF-Leistung erfordert eine ausgeklügelte Feldabflachung und Astigmatismuskorrektur innerhalb des optischen Zuges.
Die Übereinstimmung des Chief Ray Angle (CRA) stellt einen weiteren kritischen Parameter dar. Moderne rückbeleuchtete (BSI) und globale Verschluss-CMOS-Sensoren integrieren Mikrolinsen auf jeder Photodiode, um das einfallende Licht in das Siliziumsubstrat umzuleiten. Wenn der Austrittspupille des optischen Systems zu nah an der Bildebene positioniert ist, treffen periphere Lichtstrahlen unter steilen Winkeln auf den Sensor. Wenn der CRA der Linse erheblich von der Akzeptanzkurve der Mikrolinsen des Sensors abweicht, leidet das Sichtsystem unter Winkelabschattung, Mikrolinsenübersprechen und peripherer Farbverschiebung. Optische Designs, die auf das 1-Zoll-Format abzielen, müssen eine nahezu telezentrische oder quasi-telezentrische Konfiguration auf der Bildseite beibehalten, um die Einfallswinkel innerhalb des optimalen Bereichs der Photodiode-Sammelkonen zu halten.
Strukturdynamik und Aberrationskontrolle im Design von 1-Zoll-Sensor-Kameralinsen
Die Korrektur optischer Aberrationen über einen 16 mm Bildkreis erfordert ein anspruchsvolles Elementlayout. Monochromatische Aberrationen wie sphärische Aberration, Koma und Feldkrümmung skalieren aggressiv, wenn die klare Blende und die Brennweite zunehmen. Das Gleichgewicht zwischen optischer Geschwindigkeit – typischerweise zwischen f/1.4 und f/2.8 – und räumlicher Auflösung erfordert die Integration anomaler teilweiser Dispersion Gläser und präzisionsgeformter asphärischer Elemente.
Chromatische Aberrationen stellen besondere Herausforderungen bei Breitbandbeleuchtungsprofilen dar. Axiale chromatische Aberration verursacht, dass unterschiedliche Wellenlängen von Licht auf unterschiedlichen Ebenen entlang der optischen Achse fokussiert werden, was zu einer Bildweichzeichnung bei multispektraler oder Weißlichtbeleuchtung führt. Laterale chromatische Aberration verschiebt die Vergrößerung unterschiedlicher Wellenlängen über die Peripherie und führt zu Farbsaum entlang hochkontrastierender Kanten. Präzise optische Fertigungsprotokolle, wie sie von Jinyuan implementiert werden, verwenden niedrig-dispersive optische Glasformulierungen und computeroptimierte luftspaltige Doppel-Linsen, um blaue (486 nm), grüne (587 nm) und rote (656 nm) Wellenlängen auf eine identische Fokalebene zu konvergieren.
Die Kontrolle geometrischer Verzerrungen erfordert ebenso sorgfältige Prüfung, insbesondere für optische Metrologie, automatisierte optische Inspektion (AOI) und räumliche Kartierung. Während Verbraucheroptiken häufig 2% bis 5% Fassungs- oder Kissenverzerrung zulassen, um die Montagekosten und die Anzahl der Elemente zu reduzieren, erfordert präzises Sehen TV-Verzerrungsniveaus, die unter 0,1% bis 0,5% begrenzt sind. Die Minimierung von Verzerrungen eliminiert optisch die Notwendigkeit für rechnergestützte Verzerrungsalgorithmen, die unvermeidlich Pixel neu abtasten, die native MTF reduzieren und Rechenzyklen auf eingebetteten Verarbeitungseinheiten verbrauchen.
Streulicht und interne Reflexionen verschlechtern den Systemkontrast. Optische Baugruppen, die für hochauflösende 1-Zoll-Sensoren ausgelegt sind, verlassen sich auf Breitband-Anti-Reflexions-(BBAR)-Dünnfilm-Beschichtungen, die durch physikalische Dampfabscheidung (PVD) aufgebracht werden. Diese mehrschichtigen dielektrischen Beschichtungen unterdrücken Oberflächenreflexionen auf weniger als 0,5% pro Glas-Luft-Schnittstelle im Spektrum von 400 nm bis 700 nm. Interne mechanische Gehäuse verfügen über Mikrorillen, lichtabsorbierende strukturelle Baffles und matt-schwarze Anodisierung, um zu verhindern, dass Streuungen bei schrägem Einfall den Dunkelfeldinspektionsprozess beeinträchtigen.
Mechanische Architekturen und Schnittstellenstabilität

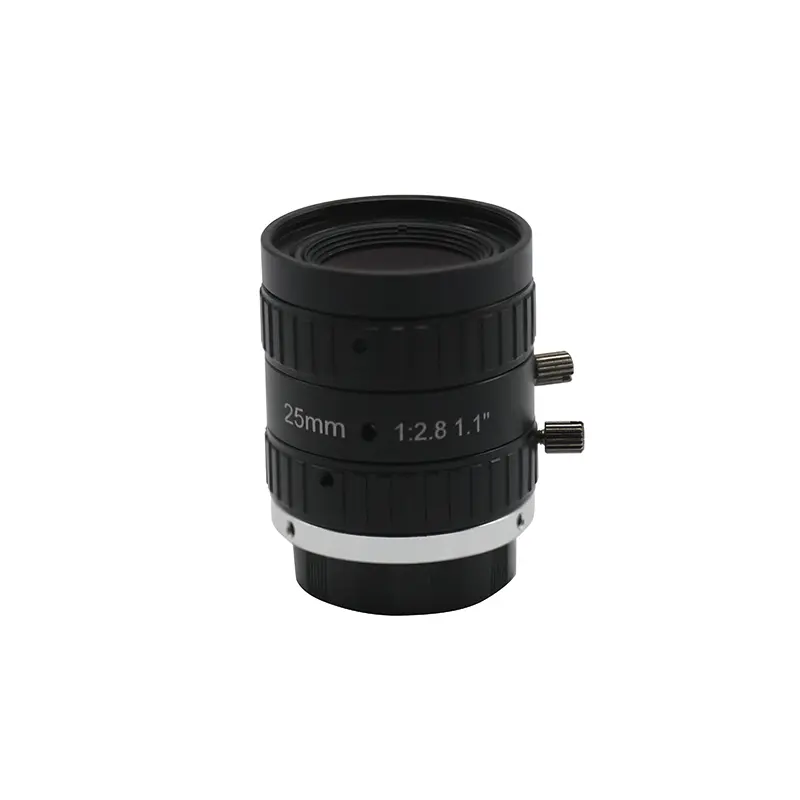

Das mechanische Chassis, das eine 1-Zoll-Sensor-Kameralinse beherbergt, muss Umweltbeständigkeit aufweisen und gleichzeitig die optische Ausrichtung innerhalb von Submikron-Toleranzen bewahren. Die Betriebstemperaturen in Industrieanlagen, Verkehrskorridoren und Luftlasten schwanken stark und führen zu thermischer Ausdehnung und Kontraktion innerhalb mechanischer Baugruppen.
Athermalization-Strategien verhindern die Fokussierungsdrift über Betriebsbereiche, die typischerweise von -20 °C bis +60 °C reichen. Durch die Kombination von optischen Gläsern mit divergierenden thermischen Ausdehnungskoeffizienten (CTE) sowie speziell ausgewählten Gehäusematerialien – wie z. B. Aluminiumlegierungen in Luft- und Raumfahrtqualität, Messing oder Edelstahl – wird die physische Verschiebung der Elemente dem temperaturinduzierten Verschiebung des Brechungsindex (dn/dt) entgegengewirkt. Diese passive Athermalisation hält den Brennpunkt präzise auf der Sensoroberfläche registriert, ohne aktive motorisierte Kompensation.
Montageschnittstellen beeinflussen direkt die Ausrichtungszuverlässigkeit. Die Standard-C-Mount-Schnittstelle hat einen Durchmesser von 1 Zoll mit 32 Gewinden pro Zoll (1-32 UN) und einen nominalen Flanschbrennweitenabstand von 17,526 mm in Luft. Während der C-Mount der industrielle Standard bleibt, nähert sich sein physischer Innendurchmesser (ca. 25,4 mm) den mechanischen Freigrenzen, wenn optische Kegel für einen 16 mm diagonalen Sensor übertragen werden, insbesondere bei weiten Brennweiten und großen Blendenöffnungen.
Mechanische Vignettierung: Unzureichend optimierte Rückelementzylinder können physisch periphere Strahlen behindern und scharfe Schatten an den Ecken werfen.
Flanschbrennweiten-Tolerierung: Geringe Shim-Diskrepanzen oder Bearbeitungsvariationen von ±10 Mikrometern verändern die optische Konjugation und verschlechtern die Eckenauflösung bei weit geöffneten Blenden erheblich.
Vibrationsbeständigkeit: Industrielle Maschinenvisionsumgebungen setzen Optiken kontinuierlichen mechanischen Vibrationen aus. Robuste Designs verfügen über Verriegelungsschrauben sowohl für Fokussierungs- als auch für Blendenringe sowie über interne Klebeverbindungen von optischen Elementen, um ein Dezentrieren zu verhindern.
Industrielle und wissenschaftliche Einsätze
Die Konvergenz großer Sensorformate und hoher Auflösungsfähigkeit eröffnet neue Leistungsstufen in hochdurchsatzstarken industriellen und wissenschaftlichen Sektoren.
Intelligente Transportsysteme (ITS)
Moderne Verkehrsüberwachung, automatisierte Kennzeichenerkennung (ALPR) und Mautsysteme erfordern eine Abdeckung mehrerer Fahrspuren von einer einzigen Straßeninstallation aus. Standardoptische Formate zwingen oft zu einem Kompromiss zwischen Sichtfeldbreite und optischen Details. Ein Weitwinkel-1-Zoll-Sensor-Kameralinsensystem erfasst mehrere Fahrspuren gleichzeitig und bewahrt dabei eine ausreichende Pixeldichte auf Zielvehikeln, um die Typografie von Kennzeichen, Gefahrgutplaketten und Details der Fahrerkabine bei hohen Fahrzeuggeschwindigkeiten aufzulösen. Die lichtsammlenden Vorteile des großen optischen Formats ermöglichen kurze Belichtungszeiten bis zu 1/1000 s, ohne übermächtige Hilfsblitze zu benötigen, selbst bei niedrigen Umgebungslichtbedingungen in der Dämmerung.
Hochgeschwindigkeits-Fabrikautomatisierung und Halbleiterinspektion
Die Inline-Oberflächenmontagetechnologie (SMT) Inspektion und die Fehlererkennung auf nackten Wafern hängen direkt von der Durchsatzgeschwindigkeit und dem optischen Kontrast ab. Mit der Beschleunigung der Produktionslinien müssen die Belichtungszeiten verkürzt werden, um Bewegungsunschärfe zu vermeiden. Größere Pixelgrößen ermöglichen größere optische Elektronenfallen und erhalten die Leistung mit niedrigem Rauschen während schneller Linienzyklen. Die optische Baugruppe muss Mikron-niveau Lötbrücken, rissige Siliziumkanten und mikroskopische Leitungsunterbrechungen über große Leiterplatten hinweg auflösen. Optische Designs von Jinyuan liefern konsistente Auflösungskraft von Rand zu Rand und beseitigen die falschen Ablehnungen, die mit peripherer optischer Weichzeichnung verbunden sind.
Biomedizinische Bildgebung und Fluoreszenzmikroskopie
Die Fluoreszenzmikroskopie, digitale Pathologie und Zellsortierung beinhalten schwache optische Signale, die von Fluorophoren emittiert werden. Die Lichtsammeleffizienz eines optischen Systems skaliert quadratisch mit der numerischen Apertur (NA) und der Sensorfläche. Ein 1-Zoll-Format sammelt erheblich mehr Photonen pro Zeiteinheit als kleinere industrielle Formate. Linsensysteme, die für diese Disziplin optimiert sind, müssen erhöhte Übertragungseffizienzen über erweiterte Wellenlängen bieten, einschließlich der ultravioletten (UV) Anregungsbänder und der nahen Infrarot (NIR) Emissionsfenster, während sie die native Glasautofluoreszenz unterdrücken.
Integrationskompromisse: Optische Konfigurationen und Betriebsbereiche
Der Einsatz von Großformatoptiken erfordert ein Gleichgewicht zwischen konkurrierenden physikalischen Parametern. Optische Designer müssen systematisch die Kompromisse zwischen Arbeitsabstand, Schärfentiefe und optischer Geschwindigkeit bewerten, um Leistungsengpässe auf Systemebene zu vermeiden.
Die Beziehung zwischen Schärfentiefe (DoF) und optischer Apertur verhält sich umgekehrt. Da ein 1-Zoll-Format längere Brennweiten als ein 2/3-Zoll-Format erfordert, um ein identisches Sichtfeld zu erreichen, wird die natürliche Schärfentiefe bei identischen f-Zahlen erheblich flacher. Bei dreidimensionalen Inspektionsaufgaben – wie der Bewertung von Steckerstift-Höhen oder Motorblockguss – erfordert das Erreichen einer akzeptablen Schärfentiefe das Abblenden der Apertur auf f/5.6 oder f/8. Das Abblenden führt zu Beugungsbeschränkungen. Der Durchmesser der Airy-Scheibe erweitert sich gemäß der Formel:
Durchmesser der Airy-Scheibe = 2,44 × λ × N
Wobei λ die Beleuchtungswellenlänge und N die Arbeits-f-Zahl ist. Bei einer f-Zahl von f/8 und einer Standardgrünwellenlänge von 550 nm erreicht der zentrale Durchmesser der Airy-Scheibe etwa 10,7 Mikrometer. Wenn dieses optische Muster auf einen Sensor mit 2,4-Mikrometer-Pixeln fällt, wird die optische Beugung anstelle von Linsenfehlern zur bestimmenden Obergrenze der Systemauflösung. Systemingenieure müssen Ziele intensiv beleuchten, um Linsen innerhalb ihrer optischen Sweet Spots (typischerweise f/2.8 bis f/4.0) zu betreiben, anstatt übermäßig abzublenden, um Schärfentiefe zu gewinnen.
Benutzerdefinierte optische Ingenieurtechnik und Spezifikationskriterien
Standardoptiken aus Katalogen sind häufig unzureichend, wenn Projekte spezialisierte mechanische Fußabdrücke, erweiterte Umweltdichtungen oder schmalbandige spektrale Leistungen erfordern. Die Integration von nicht standardmäßigen Filtergewinden, spezialisierten Flüssiglinsen-Autofokus-Elementen oder Schutzarten (wie IP67) erfordert maßgeschneiderte optomechanische Ingenieurtechnik.
Die Anpassungsprotokolle beginnen mit der Definition der operationellen optischen Übertragungsfunktion. Optische Ingenieure modellieren das gesamte System mithilfe von Strahlverfolgungssoftware, um die optischen Vorgabenparameter mit den Fertigungsrenditetoleranzen in Einklang zu bringen. Jinyuan arbeitet mit Systemintegratoren zusammen, um optische Baugruppen an exakte mechanische Umhüllungen anzupassen und dabei den Rückbrennweitenabstand, die spektralen Übertragungsprofile und die Kompensation der Dicke des Sensorabdeckglases zu optimieren. Die Anpassung der antireflektierenden Dünnfilme an spezifische Laserdiode-Beleuchtungswellenlängen (z. B. 405 nm, 635 nm, 850 nm oder 940 nm) erhöht den Signal-Kontrast und mindert Geisterbilder, die die algorithmische Kantenerkennung beeinträchtigen.
Häufig gestellte Fragen
Warum eine 1-Zoll-Sensor-Kameraobjektiv gegenüber kleineren Formaten wie 2/3-Zoll oder 1/1,8-Zoll wählen?
Ein größeres optisches Format bietet eine breitere physische Fläche zur Sammlung von Photonen. Dies verbessert direkt den Dynamikbereich, verbessert die Leistung bei schwachem Licht und ermöglicht eine höhere räumliche Auflösung, ohne die Pixelgröße auf Niveaus zu reduzieren, bei denen die Beugung die Leistung erheblich einschränkt. Es eignet sich für Anwendungen, die hohe Details über weite Sichtfelder erfordern.
Wie bestimmt der Pixelabstand die Auflösungsfähigkeit des Objektivs (lp/mm)?
Der Pixelabstand bestimmt die räumliche Nyquist-Frequenz, die berechnet wird als 1 / (2 × Pixelabstand in Millimetern). Ein Sensor mit kleinen Pixeln benötigt ein Objektiv, das hohen Kontrast bei hohen Linienpaaren pro Millimeter liefern kann. Wenn das Objektiv räumliche Details bei oder nahe dieser Nyquist-Frequenz nicht auflösen kann, leidet das resultierende Bild unter Unschärfe und Verlust von hochfrequenten Kantendaten, unabhängig von der Megapixelbewertung der Kamera.
Was verursacht Randvignettierung bei der Verwendung eines 1-Zoll-Formatsensors?
Vignettierung entsteht typischerweise aus zwei Faktoren: mechanischer Vignettierung und natürlicher (optischer) Vignettierung. Mechanische Vignettierung tritt auf, wenn physische Blenden, Objektivgehäuse oder unsachgemäße Halterungen teilweise abweichende Lichtkegel abschneiden. Optische Vignettierung folgt dem Gesetz der Beleuchtungsabnahme cos⁴(θ), wobei die periphere Beleuchtung im Verhältnis zum Sichtwinkel abnimmt. Dies zu korrigieren erfordert optische Designs mit großen Frontelementen und kontrollierten Hauptstrahlwinkeln.
Kann ein 1-Zoll-Sensor-Kameraobjektiv sowohl sichtbares Licht als auch SWIR-Spektren verarbeiten?
Standardoptiken für sichtbares Licht sind ausschließlich für den Bereich von 400 nm bis 700 nm optimiert. Wenn sie in den kurzwelligen Infrarotbändern (SWIR) (900 nm bis 1700 nm) eingesetzt werden, treten Brennverschiebungen, schwere chromatische Aberrationen und schnelle Übertragungsabfälle auf, die auf die Reflexion der Standard-Entspiegelungsbeschichtung und die Absorption von optischem Glas zurückzuführen sind. Multispektrale oder SWIR-Bildgebung erfordert spezialisierte optische Designs mit maßgeschneiderten Substraten, einzigartigen Dispersionseigenschaften und speziellen Breitbandbeschichtungen.
Wie beeinflusst mechanisches Locking Umgebungen mit hoher Vibration in der Maschinenvision?
In Umgebungen, die kontinuierlicher Bewegung ausgesetzt sind, wie Roboterarmen oder Förderbändern, erfahren unsichere Fokussierungs- und Blendenringe Mikrobewegungen über Betriebszyklen. Diese Verschiebungen verändern die optische Konjugation und die Belichtungskonsistenz. Mechanik in Industriequalität integriert radiale oder axiale Sicherungsschrauben, um die inneren Nockenlager sicher am Chassis zu befestigen, wodurch kalibrierte Fokuseinstellungen und Blendenwerte über längere Nutzung hinweg beibehalten werden.
Welche Parameter sind entscheidend, wenn ein individuelles optisches Projekt initiiert wird?
Wesentliche Integrationsparameter umfassen Sensorspezifikationen (Pixelgröße, aktive Flächenmaße, Dicke des Deckglases und CRA-Profile), Arbeitsabstand, erforderliches Sichtfeld, Zielvergrößerung, Wellenlängenbereich der Beleuchtung, bevorzugte Blendenzahl, zulässige Verzerrungsgrenzen, physikalische Abmessungen und Schnittstellen Montagetyp.
